bản vẽ xây dựng là tập hợp tài liệu thể hiện kích thước, vật liệu, cấu tạo và hệ kỹ thuật để công trình có thể được triển khai và kiểm tra. Một phối cảnh hoặc mặt bằng sơ bộ không thay thế được bộ hồ sơ kỹ thuật đồng bộ.
Quy trình lập bản vẽ xây dựng
Hồ sơ nên đi từ dữ liệu pháp lý và khảo sát, sau đó mới phát triển chi tiết.
- Thu thập thông tin đất, quy hoạch và hiện trạng.
- Lập nhiệm vụ thiết kế và phương án mặt bằng.
- Phối hợp kiến trúc, kết cấu và điện nước.
- Triển khai chi tiết, chỉ dẫn và danh mục vật liệu.
- Rà soát xung đột, phát hành và quản lý phiên bản.
Bộ hồ sơ thường có những nhóm nào?
Thành phần phụ thuộc quy mô và mục đích sử dụng. Nhà ở thông thường cần kiến trúc, kết cấu và hệ điện nước; công trình có thiết bị hoặc yêu cầu đặc biệt có thể cần thêm hồ sơ chuyên ngành.
- Kiến trúc: mặt bằng, mặt đứng, mặt cắt và chi tiết.
- Kết cấu: móng, cột, dầm, sàn, cầu thang và mái.
- MEP: điện, chiếu sáng, cấp thoát nước và điểm chờ.
- Chỉ dẫn: vật liệu, cao độ, cấu tạo và yêu cầu kỹ thuật.
Cách phát hiện hồ sơ thiếu phối hợp
Kiểm tra dầm có cắt đường ống, hộp kỹ thuật có đủ chỗ, trần có xung đột điều hòa và đèn, thiết bị có nguồn chờ đúng vị trí. Danh mục bản vẽ và ký hiệu phải thống nhất giữa các bộ môn.
Quản lý phiên bản tại công trường
Mỗi lần điều chỉnh cần có ngày, nội dung và người phê duyệt. Bản cũ phải được thu hồi hoặc đánh dấu rõ; thi công nhầm phiên bản là lỗi quản lý phổ biến và tốn kém.
Checklist trước khi phát hành
| Kiểm tra | Câu hỏi | Kết quả cần có |
|---|---|---|
| Pháp lý | Phương án bám chỉ tiêu chưa? | Mặt bằng phù hợp thông tin đầu vào |
| Kỹ thuật | Các bộ môn có xung đột? | Bản vẽ phối hợp |
| Thi công | Đủ kích thước và cấu tạo? | Chi tiết có thể triển khai |
| Phiên bản | Ai duyệt và dùng bản nào? | Mã phát hành rõ ràng |
Gợi ý thực tế: DAI BUILD có thể rà soát hồ sơ có sẵn, chỉ ra phần thiếu và đề xuất mức độ bổ sung trước khi báo giá thi công.
Khu vực tư vấn tại TP.HCM và Miền Tây
Nhu cầu bản vẽ xây dựng TP.HCM cần bám thông tin quy hoạch và điều kiện lô đất cụ thể. Tại Long An, Cần Thơ, Tiền Giang, Bến Tre và Vĩnh Long, khảo sát nền đất, cao độ và hạ tầng cũng cần được phản ánh trong hồ sơ.
Nguồn pháp lý và lưu ý áp dụng
Thành phần và yêu cầu hồ sơ có thể khác theo loại công trình. Chủ đầu tư nên tham khảo Luật số 62/2020/QH14 và Nghị định 175/2024/NĐ-CP, đồng thời xác nhận với cơ quan hoặc chuyên gia có thẩm quyền.
Nội dung liên quan nên tham khảo
Tham khảo thiết kế kiến trúc, hồ sơ xin phép và thi công xây dựng.
Câu hỏi thường gặp

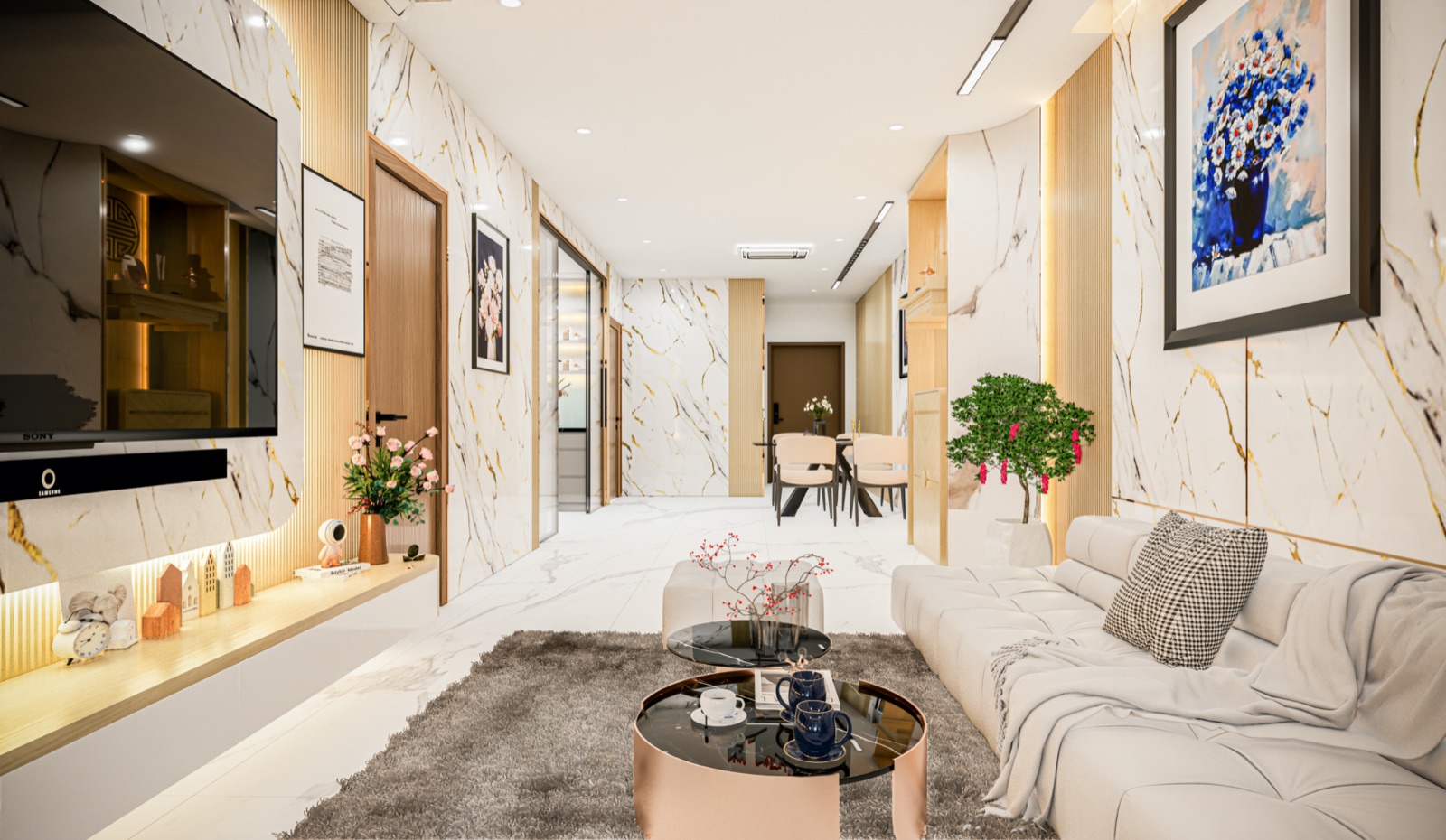

Phối cảnh có phải hồ sơ thi công không?
Không. Phối cảnh thể hiện hình ảnh; thi công cần kích thước, cấu tạo, vật liệu và hệ kỹ thuật.
Ai cần giữ bản vẽ phát hành cuối?
Chủ đầu tư, nhà thầu và người giám sát nên dùng cùng phiên bản đã được phê duyệt.
Có thể bổ sung điện nước sau không?
Có thể nhưng dễ xung đột và đục sửa; nên phối hợp điện nước trước khi phát hành hồ sơ.
